मल्टी-स्टेज टिपिंग सिलेंडर

टोंगहेशेंग मशीनरी उच्च गुणवत्ता वाले मल्टी {{1} स्टेज टिपिंग सिलेंडरों के प्रतिस्पर्धी निर्माताओं और आपूर्तिकर्ताओं में से एक है, और हम एक पेशेवर कारखाने से भी सुसज्जित हैं, हमारी कंपनी से मल्टी {{2} स्टेज टिपिंग सिलेंडर उत्पाद खरीदने के लिए आपका स्वागत है।

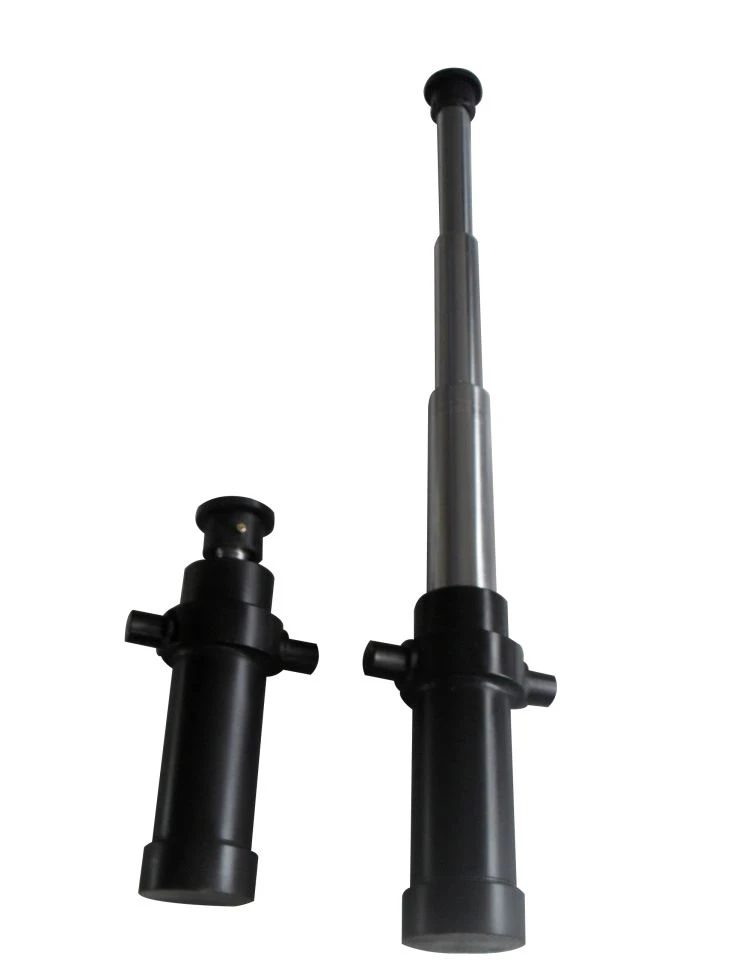

मल्टी{0}स्टेज टेलीस्कोपिक टिपिंग सिलिंडर एक कॉम्पैक्ट रिट्रेक्टेड फुटप्रिंट के भीतर विस्तारित स्ट्रोक लंबाई प्रदान करते हैं, जिससे भारी -ड्यूटी टिपिंग अनुप्रयोगों में बढ़ते स्थान की कमी का समाधान होता है। नेस्टेड ट्यूबलर चरणों (प्लंजर्स) का उपयोग करके जो क्रमिक रूप से सबसे बड़े से सबसे छोटे व्यास तक विस्तारित होते हैं, ये हाइड्रोलिक एक्चुएटर चेसिस क्लीयरेंस का त्याग किए बिना डंप ट्रकों, टिपर ट्रेलरों और कृषि टिपिंग प्लेटफार्मों के लिए अधिकतम टिपिंग कोण प्रदान करते हैं।

मुख्य रूप से ग्रेविटी रिट्रैक्ट (या नियंत्रित कम करने के लिए वैकल्पिक डबल -अभिनय कॉन्फ़िगरेशन) के साथ एकल {{0}अभिनय इकाइयों के रूप में इंजीनियर किए गए), ये सिलेंडर तेल की मात्रा की मांग को अनुकूलित करते हैं और सिस्टम के शुष्क वजन को कम करते हैं। निर्बाध ठंडी {{3}तैयार स्टील टयूबिंग, परिशुद्धता {{4}ग्राउंड क्रोम प्लेटिंग, और कम {{5}घर्षण सीलिंग सिस्टम लंबे स्ट्रोक एक्सटेंशन में संरचनात्मक कठोरता बनाए रखते हैं, चरण बाइंडिंग, साइड {{6}लोड विक्षेपण, और पूर्ण {7}झुकाव संचालन के दौरान द्रव बाईपास को रोकते हैं।





तकनीकी मापदण्ड	मानक रेंज / विशिष्टता	कस्टम विकल्प उपलब्ध हैं
चरणों की संख्या	2 से 6 चरण	8 चरणों तक
बोर/स्टेज व्यास	Ø60 मिमी से Ø250 मिमी	अनुरूप चरण वेतन वृद्धि
अधिकतम परिचालन दबाव	160 बार से 220 बार (2,320 से 3,190 पीएसआई)	250 बार तक उच्च {{0}दबाव डिज़ाइन
कुल स्ट्रोक लंबाई	500 मिमी से 9,000 मिमी	अनुप्रयोग-विशिष्ट स्ट्रोक
टिपिंग क्षमता	5 टन से 100+ टन	उच्च पेलोड इंजीनियरिंग
क्रिया प्रकार	एकल-अभिनय (गुरुत्वाकर्षण अवतरण)	दोहरा-अभिनय/संयोजन
रॉड सामग्री एवं भूतल उपचार	20# / 45# / 27SiMn सीमलेस स्टील ट्यूब; हार्ड क्रोम प्लेटेड 25-40 µm	नी-सीआर प्लेटिंग, क्यूपीक्यू नमक स्नान नाइट्राइडिंग
ट्यूब की सतह की कठोरता	एचवी 800 - 1000	कस्टम संक्षारण प्रतिरोध उपचार
सीलिंग प्रणाली	हैलाइट / मर्केल / एनओके पॉलीयुरेथेन + पीटीएफई सील	उच्च/निम्न तापमान फ़्लोरोएलास्टोमर (FKM)
परिचालन तापमान	-30 डिग्री से +100 डिग्री	-40 डिग्री से +180 डिग्री
बढ़ते विन्यास	ट्रूनियन माउंट, पिन{0}}आंख, गोलाकार बियरिंग, कवर ट्यूब	कस्टम ब्रैकेटरी और क्रॉस-बोर





परिशुद्धता शीत-खींची गई 27SiMn टयूबिंग:मानक ST52 या 1045 स्टील की तुलना में उच्च तन्यता ताकत और उपज बिंदु प्रदान करता है, अधिकतम भार के तहत संरचनात्मक बकलिंग को जोखिम में डाले बिना दीवार की मोटाई की आवश्यकताओं को कम करता है।
सूक्ष्म-आंतरिक और बाहरी सतहों को समाप्त करें:बाहरी चरण की सतहों को रा की सतह खुरदरापन के लिए केंद्र रहित परिशुद्धता पीसने और पॉलिश करने से गुजरना पड़ता है<= 0.4 µm, reducing seal wear and prolonging packing seal service life.
हार्ड क्रोम प्लेटिंग (25-40 µm):कठोर नमक स्प्रे परीक्षण (96 घंटों में आईएसओ 9227 एनएसएस रेटिंग 9+) के माध्यम से संक्षारण प्रतिरोध बढ़ाता है, अपघर्षक धूल, सड़क नमक और कठोर बाहरी वातावरण का प्रतिरोध करता है।
इंटीग्रेटेड स्टॉप रिंग्स और एंटी-ब्लोआउट प्रोटेक्शन:ठोस मशीनीकृत स्टॉप रिंग्स पूरे विस्तार पर यात्रा और संरचनात्मक अलगाव को रोकती हैं, जिससे यह सुनिश्चित होता है कि यांत्रिक सीमाएँ बिना किसी विफलता के दबाव स्पाइक्स को संभालती हैं।
कम-घर्षण मल्टी-लिप पॉलीयुरेथेन सीलिंग:बाहरी तरल पदार्थ के रिसाव को खत्म करने और होल्ड चक्र के दौरान दबाव बनाए रखने के लिए प्राथमिक हाइड्रोलिक सील, सेकेंडरी एंटी-एक्सट्रूज़न रिंग और हेवी-ड्यूटी डस्ट वाइपर शामिल हैं।





[Stage 1: Max Diameter] --->अधिकतम बल/प्रारंभिक विस्तार
[Stage 2: Mid Diameter] --->मध्यम बल
[Stage 3: Min Diameter] --->न्यूनतम बल/अधिकतम ऊँचाई तक पहुँच गया

एक विश्वसनीय टेलीस्कोपिक टिपिंग हाइड्रोलिक सर्किट को डिजाइन करने के लिए पूरे टिपिंग चक्र में गतिशील बल परिवर्तनों का मूल्यांकन करने की आवश्यकता होती है:
जोर बनाम लोड कोण संरेखण:जैसे-जैसे छोटे चरण बढ़ते हैं, सिलेंडर आउटपुट थ्रस्ट कम हो जाता है (F=P x A)। हालाँकि, जैसे-जैसे टिपिंग कोण बढ़ता है, डंप बॉडी को उठाने के लिए आवश्यक बल कम हो जाता है। चरण सतह क्षेत्रों को भार के केंद्र {{3}गुरुत्वाकर्षण गति से मिलाना चरण संक्रमण के दौरान हाइड्रोलिक ठहराव को रोकता है।
कॉलम बकलिंग सीमाएँ:जैसे-जैसे स्ट्रोक की लंबाई बढ़ती है, टेलीस्कोपिक सिलेंडर लंबे पतले स्तंभों के रूप में कार्य करते हैं। पार्श्व स्थिरता सुनिश्चित करने के लिए पिन से {{2} पिन की दूरी, माउंटिंग पिवट पॉइंट और क्रॉस {3} प्लेन साइड लोड का मूल्यांकन किया जाना चाहिए।
तेल की मात्रा की मांग:सिलेंडर जलाशय को अधिकतम विस्तार पर कुल आंतरिक तेल की मात्रा को समायोजित करना चाहिए। उचित लाइन आकार तेजी से गुरुत्वाकर्षण कम होने के दौरान तेजी से झुकाव या वैक्यूम गठन के दौरान गुहिकायन को रोकता है।
वंश नियंत्रण वाल्व:टिपिंग के दौरान पेलोड शिफ्ट के कारण होने वाली मुक्त गिरावट को रोकने के लिए काउंटरबैलेंस या प्रवाह नियंत्रण वाल्व स्थापित किए जाने चाहिए।





वाणिज्यिक डंप ट्रक और टिपर:हल्के, मध्यम और भारी ड्यूटी चेसिस पेलोड के लिए फ्रंट{0}एंड और अंडरबॉडी टिपिंग सिस्टम।
सेमी-ट्रेलर टिपर:ट्राइ{2}एक्सल बल्क एग्रीगेट और ग्रेन टिपिंग ट्रेलरों के लिए लंबे {{0}स्ट्रोक फ्रंट{{1}एंड सिलेंडर।
कृषि डंप गाड़ियाँ और ट्रेलर:ट्रैक्टर के लिए कॉम्पैक्ट मल्टी{{0}स्टेज टिपिंग एक्चुएटर्स{{1}खींचे गए फार्म वैगन और खाद स्प्रेडर्स।
खनन एवं बंद-राजमार्ग ढोने वाले:अपघर्षक चट्टान, अयस्क और विध्वंस मलबे को संभालने के लिए उच्च - टन भार वाली टिपिंग इकाइयाँ बनाई गईं।
अपशिष्ट प्रबंधन वाहन:हुक लिफ्ट, रिफ्यूज कॉम्पेक्टर ट्रक, और रीसाइक्लिंग टिपिंग प्लेटफॉर्म।





माउंटिंग इंटरफ़ेस:शीर्ष ट्रूनियन, निचला ट्रूनियन, गोलाकार {{0}और {{1} सॉकेट, गोलाकार सादे बीयरिंग के साथ शीर्ष सुराख़, या कस्टम क्लीविस माउंटिंग।
एकीकृत वाल्व ब्लॉक:सीधे {{0}फ़्लैंग्ड पायलट {{1}संचालित चेक वाल्व, रिलीफ वाल्व, या बेस पोर्ट पर लगाए गए लोअरिंग कंट्रोल वाल्व।
कवर ट्यूब (बाहरी धूल जैकेट):स्टील के सुरक्षात्मक बाहरी आवरण क्रोम स्टेज को गिरने वाली चट्टानों, डामर के छींटों और प्रभाव क्षति से बचाते हैं।
द्रव पोर्टिंग:बीएसपीपी, एसएई ओ{{0}रिंग बॉस, एनपीटी, या वाहन चेसिस लेआउट के साथ संरेखित कस्टम मैनिफोल्ड ब्लॉक एंट्री पोजीशन।





[Raw Material Inspection: 27SiMn Steel]--->[Precision Cold Drawing & Stress Relieving]--->[CNC Machining & Deep-Hole Boring/Honing]--->[Centerless Grinding & Hard Chrome Plating]--->[स्वचालित अल्ट्रासोनिक सफाई और संयोजन]



सामग्री सोर्सिंग एवं सत्यापन:उत्पादन से पहले स्पेक्ट्रोमीटर विश्लेषण और यांत्रिक उपज परीक्षण के माध्यम से रासायनिक संरचना सत्यापन।
गहरा-होल ऑनिंग:आंतरिक ट्यूब बोर ऑनिंग से H8/H9 आयामी सहनशीलता और चिकनी द्रव सीलिंग सतह प्राप्त होती है।
स्वचालित वेल्डिंग:सख्त AWS D1.1 विनिर्देशों के तहत एंड कैप, ट्रूनियन और ऑयल पोर्ट की रोबोटिक MIG/MAG वेल्डिंग।
चढ़ाना गुणवत्ता नियंत्रण:सटीक इलेक्ट्रोप्लेटिंग मॉनिटरिंग प्रत्येक चरण ट्यूब की लंबाई में एक समान क्रोम मोटाई सुनिश्चित करती है।





प्रत्येक निर्मित सिलेंडर को पैकिंग से पहले अनिवार्य गुणवत्ता नियंत्रण प्रोटोकॉल से गुजरना पड़ता है:
100% पूर्ण-स्ट्रोक हाइड्रोस्टैटिक दबाव परीक्षण:संरचनात्मक अखंडता और वेल्ड सुदृढ़ता की पुष्टि के लिए 1.5x अधिकतम कामकाजी दबाव (300 बार तक) पर परीक्षण किया गया।
आंतरिक रिसाव/बाईपास परीक्षण:स्टेज सील को परिभाषित होल्ड अवधि के दौरान शून्य दबाव हानि को सत्यापित करने के लिए पूरे स्ट्रोक पर दबाव बनाकर रखा जाता है।
कम -दबाव चिकनाई जांच:बकबक, चिपकन या दबाव स्पाइक्स के बिना समान चरण विस्तार अनुक्रम को सत्यापित करता है।
आयामी और सतह खुरदरापन लेखापरीक्षा:बाहरी व्यास, पिन होल संरेखण, प्लेटिंग मोटाई और सतह माइक्रो{0}}फिनिश (रा) का लेजर माइक्रोमीटर निरीक्षण।





24 घंटे के भीतर एक सटीक इंजीनियरिंग ड्राइंग और वाणिज्यिक प्रस्ताव प्राप्त करने के लिए, निम्नलिखित पैरामीटर प्रदान करें:
आवश्यक पेलोड द्रव्यमान/उठाने की क्षमता (टन):लोड किए गए टिपिंग बॉक्स का अधिकतम कुल वजन।
शारीरिक आयाम और धुरी स्थान:टिपिंग बॉडी की लंबाई, हिंज पिवट से सिलेंडर माउंटिंग पॉइंट तक की दूरी।
लक्ष्य टिपिंग कोण:वांछित झुकाव कोण (आमतौर पर 45 डिग्री से 55 डिग्री)।
बंद वापस ली गई ऊंचाई पिन-से-पिन (L0):वाहन चेसिस पर अधिकतम उपलब्ध इंस्टॉलेशन लिफाफा।
परिचालन दाब:हाइड्रोलिक सिस्टम पंप ऑपरेटिंग दबाव (बार/पीएसआई)।
माउंटिंग शैली:ट्रूनियन, सुराख़, या गोला{{0}और{{1}सॉकेट विशिष्टताएँ।
